【图解】食品级橡胶膨胀节

网站来源:http://www.songjiangjt.com/n451.html 点击次数:111 次 发布时间:2017-4-13 11:38:25

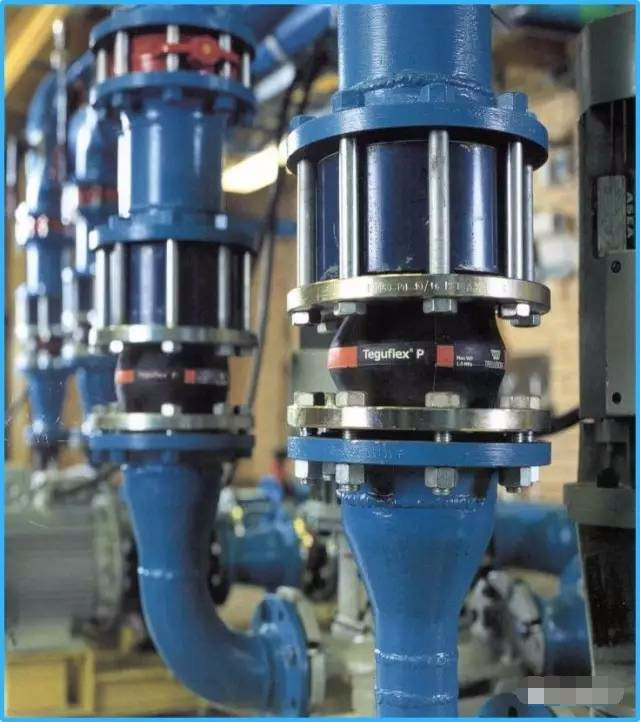

橡胶膨胀节也叫补偿器,由橡胶体和法兰、支架等附件组成。其原理是利用橡胶体的有效伸缩变形,来吸收管道因热胀冷缩或者机械振动等原因而产生的尺寸变化,比如管道的轴向位移、横向位移或角位移等,也可用于降噪减振。

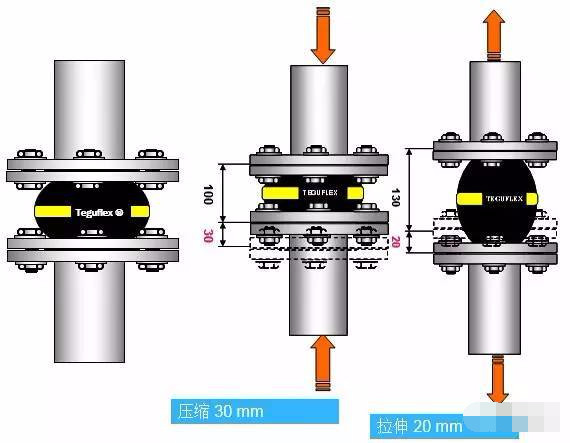

 ▲横向位移(拉伸和压缩)

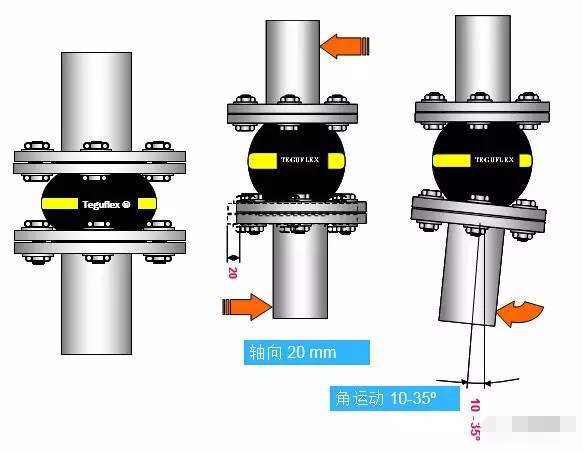

 ▲轴向位移和角运动



橡胶膨胀节在工业领域有着广泛的应用,诸如石油、化工、船舶、造纸、发电、食品等行业。

下面主要介绍食品行业使用的食品级橡胶膨胀节:

技术参数:
橡胶体
●内层:食品级耐油NBR合成橡胶,白色,光滑
●增强层:合成纤维
●外层:耐油耐候性ECO合成橡胶,黑色,光滑
●工作温度:-25℃到+90℃
●工作压力:16bar
●爆破压力:50bar
●适用标准及符合认证:GL,PED(97/23/EC),FDA
法兰
●法兰标准:PN6/10/16,ASME B16.5 150
●法兰材质:镀锌碳钢、SS316等
膨胀节
●膨胀节规格:DN25-500mm
●膨胀节长度:130/150/200mm

橡胶体膨胀节是标准件,规格决定膨胀节长度和运动参数。食品级丁腈橡胶内层,适合各类流体食品的输送,如牛奶、啤酒、植物油、油、油脂、红酒、果酒、果汁、96%浓度酒精等。膨胀节选型的时候,除了知道规格,还需要确认两端法兰的标准和材质,具体需求可以淞江集团。

当然,使用过程中难免会有特殊需要,可以根据情况选配如下配件:

真空环(316Ti)、PTFE内衬、防火保护罩、PTFE安全保护罩。

▲真空环耐负压

▲PTFE耐强酸强碱

▲防火保护罩

▲PTFE安全保护罩

因为橡胶膨胀节的长度比较短,可以满足狭小空间的安装使用。如果安装空间足够宽敞,也可以推荐食品级软管总成,在减少机械振动等作用方面,可以替代橡胶膨胀节。

以上,关于食品级橡胶膨胀节如有疑问或者需要,欢迎随时联系淞江集团销售工程师,我们会竭诚为您服务。
